Изготовление винторезных головок по чертежам. Винторезные головки сборной конструкции служат для нарезания резьбы на винтах, болтах и других крепежных деталях.

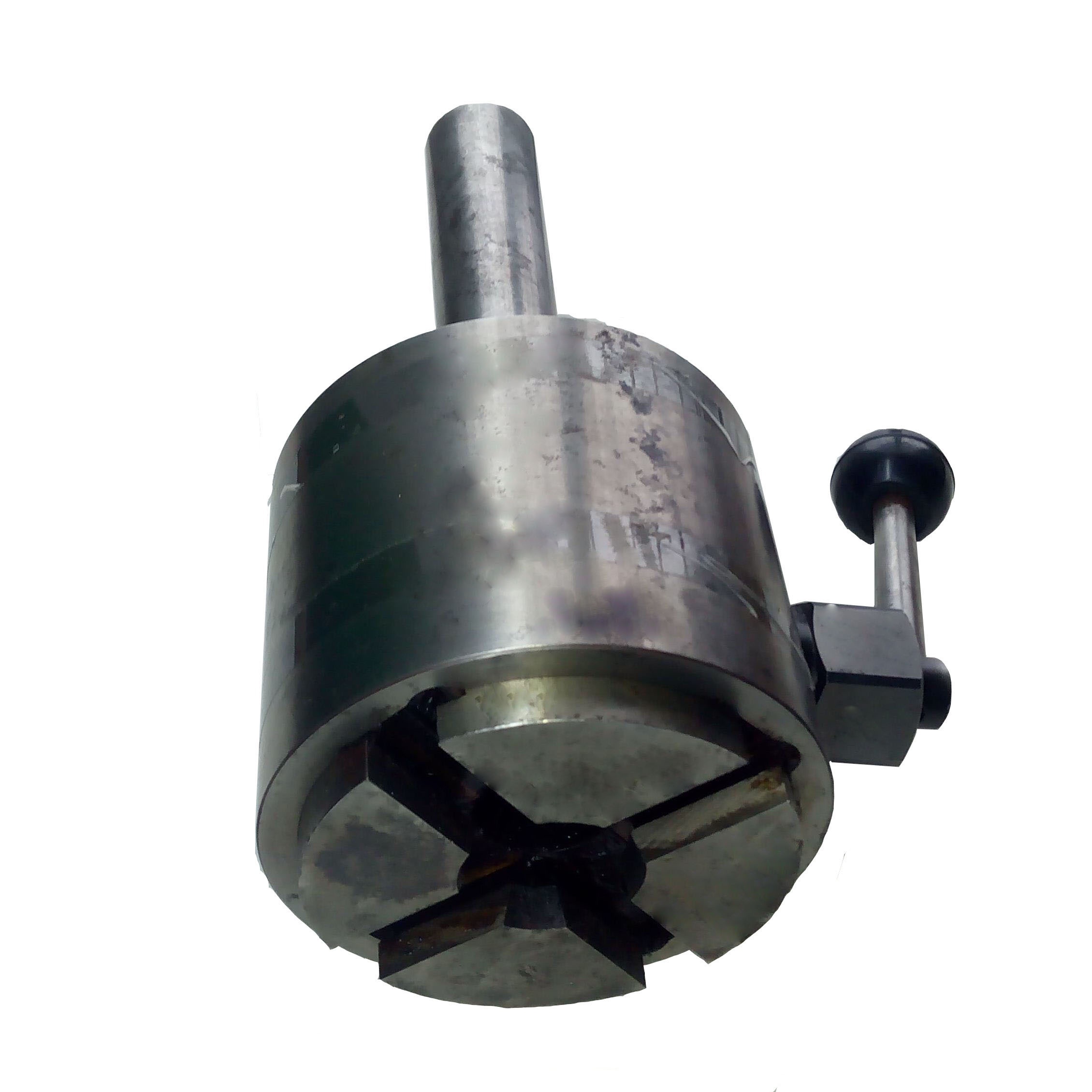

Винторезная головка – это плашка сборной конструкции, которая служит для нарезания резьбы на винтах, болтах и других крепежных деталях.

В зависимости от расположения и направления подачи гребенок относительно обрабатываемой детали винторезные головки подразделяют на радиальные и тангенциальные.

• Радиальные головки изготовляют с круглыми и призматическими гребенками, тангенциальные – с призматическими. Последние применяются для нарезания резьб на трубах.

• Тангенциальные и радиальные головки с призматическими гребенками не получили широкого распространения из-за сложной конструкции и кроме того они допускают меньше число переточек.

В промышленности в основном применяются радиальные головки с круглыми гребенками. Они бывают вращающиеся и не вращающиеся.

• Вращающие головки применяются для работы на автоматах и сверлильных станках.
• Не вращающиеся головки применяются на револьверных и токарных станках, а также на автоматах.

Для нарезания винтов, болтов головки, как правило, делают самооткрывающимися.

По окончании нарезания резьбы гребенки автоматически расходятся, и головка без реверсирования на быстром ходу отводится в исходное положение. По сравнению с круглыми плашками самораскрывающиеся головки имеют ряд преимуществ – у них нет свинчивания. Вследствие этого повышается производительность и качество резьб. Вставные гребенки шлифуют, благодаря чему устраняются погрешности, возникающие при термообработке, повышается качество гребенок и их режущие свойства. Головки допускают регулирование резьбы на размер, а также большое число переточек круглых гребенок. Головками можно нарезать резьбы степени точности 4h – 6g, более точно, чем круглыми плашками. Недостаток — относительная сложность конструкции и эксплуатации.
