Цена за 1 шт
Количество
ГОСТ |
Тип, применение |
Материал |
ГОСТ |
Калибры-пробки шлицевые прямобочные |
сталь 9ХС |
ГОСТ |
Калибры-скобы составные для диаметров |
сталь 20 с последующей термообработкой |
ГОСТ |
Калибры-пробки гладкие двусторонние |
сталь ШХ 15, У10А, У12А |
ГОСТ |
Калибры-пробки гладкие проходные со вставками диаметром свыше 50 до 75 мм. Квалитет — 6 и грубее |
сталь ШХ 15, У10А, У12А |
ГОСТ |
Калибры-пробки гладкие непроходные со вставками диаметром свыше 50 до 75 мм. Квалитет — 6 и грубее |
сталь ШХ 15, У10А, У12А |

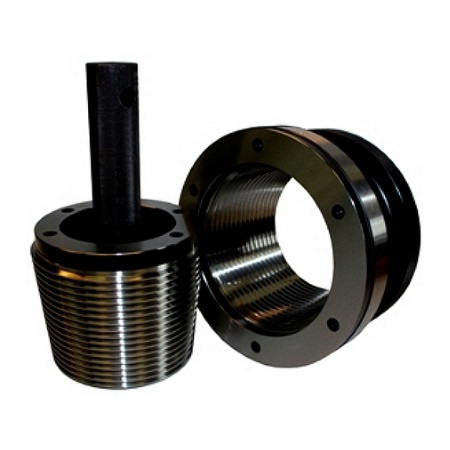

Калибры изготовленные по чертежам от Компании «Инструментал девелопмент» – средства измерительного контроля, предназначенные для проверки соответствия действительных размеров, формы и расположения поверхностей деталей заданным требованиям.
Калибры применяют для контроля деталей в массовом и серийном производствах. Калибры бывают нормальные и предельные.
Нормальный калибр – однозначная мера, которая воспроизводит среднее значение (значение середины поля допуска) контролируемого размера. При использовании нормального калибра о годности детали судят, например, по зазорам между поверхностями детали и калибра, либо по «плотности» возникающего сопряжения между контролируемой деталью и нормальным калибром. Оценка зазора, следовательно, результаты контроля в значительной мере зависят от квалификации контролера и имеют субъективный характер.
Предельные калибры – мера или комплект мер обеспечивающие контроль геометрических параметров деталей по наибольшему и наименьшему предельным значениям. Изготавливают предельные калибры для проверки размеров гладких цилиндрических и конических поверхностей, глубины и высоты уступов, параметров резьбовых и шлицевых поверхностей деталей. Изготавливают также калибры для контроля расположения поверхностей деталей, нормированных позиционными допусками, допусками соосности и др.
При контроле предельными калибрами деталь считается годной, если проходной калибр под действием силы тяжести проходит, а непроходной калибр не проходит через контролируемый элемент детали. Результаты контроля практически не зависят от квалификации оператора.
По конструкции калибры делятся на пробки и скобы. Для контроля отверстий используют калибры-пробки, для контроля валов – калибры-скобы.
Рабочие калибры - предназначены для контроля деталей в процессе их изготовления и приёмки. Такими калибрами на предприятиях пользуются рабочие и контролеры отделов технического контроля (ОТК). Контрольные калибры используют для контроля жестких рабочих предельных калибров-скоб или для настройки регулируемых рабочих калибров.
Комплект рабочих предельных калибров для контроля гладких цилиндрических поверхностей деталей включает:
- проходной калибр (ПР), номинальный размер которого равен наибольшему предельному размеру вала или наименьшему предельному размеру отверстия;
- непроходной калибр (НЕ), номинальный размер которого равен наименьшему предельному размеру вала или наибольшему предельному размеру отверстия.
