Развертки машинные цельные ГОСТ 1672-80

Развертки машинные цельные ГОСТ 1672-80

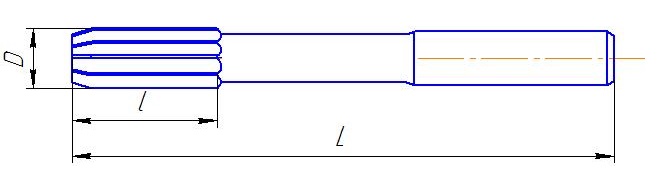

Назначение:   Обработка отверстий Диаметр рабочей части:   4-9мм Материал рабочей части:   Р18 Исполнение:   Тип 1 цилиндрический хвостовик черновые, чистовые

Классы точности обрабатываемых отверстий:

Чистовые развертки: H7…H11.

Черновые развертки: U8.

D	4	4,5	5	5,5; 6	7	8	9
L	75	80	86	93	109	117	125
l	19	21	23	26	31	33	36

Назначение:   Обработка отверстий Диаметр рабочей части:   10-32мм Материал рабочей части:   Р18 Исполнение:   Тип 2 конический хвостовик черновые, чистовые

D	10; 11	12; 13	14; 15	16; 17	18	19; 20	22	24	25; 26	28	30; 32
L	140	150	160	170	180	190	200	210	220	240	240
l	16	18	18	18	20	20	20	20	22	22	25
К/М	1			2				3

Назначение:   Обработка отверстий Диаметр рабочей части:   25-50мм Материал рабочей части:   Р18 Исполнение:   Тип 3 насадные черновые, чистовые

D	25; 26; 28; 30	32; 34; 35	36; 38; 40; 42	46; 50
d	13	16	19	22
l	32	36	40	45
L	45	50	56	63
